| Configuración |
||
 |
 |
 |
| Protector contra sobretensiones de CC*2 | Fusible de CC * 12 piezas | Interruptor de aislamiento de CC tipo jaula*2 |

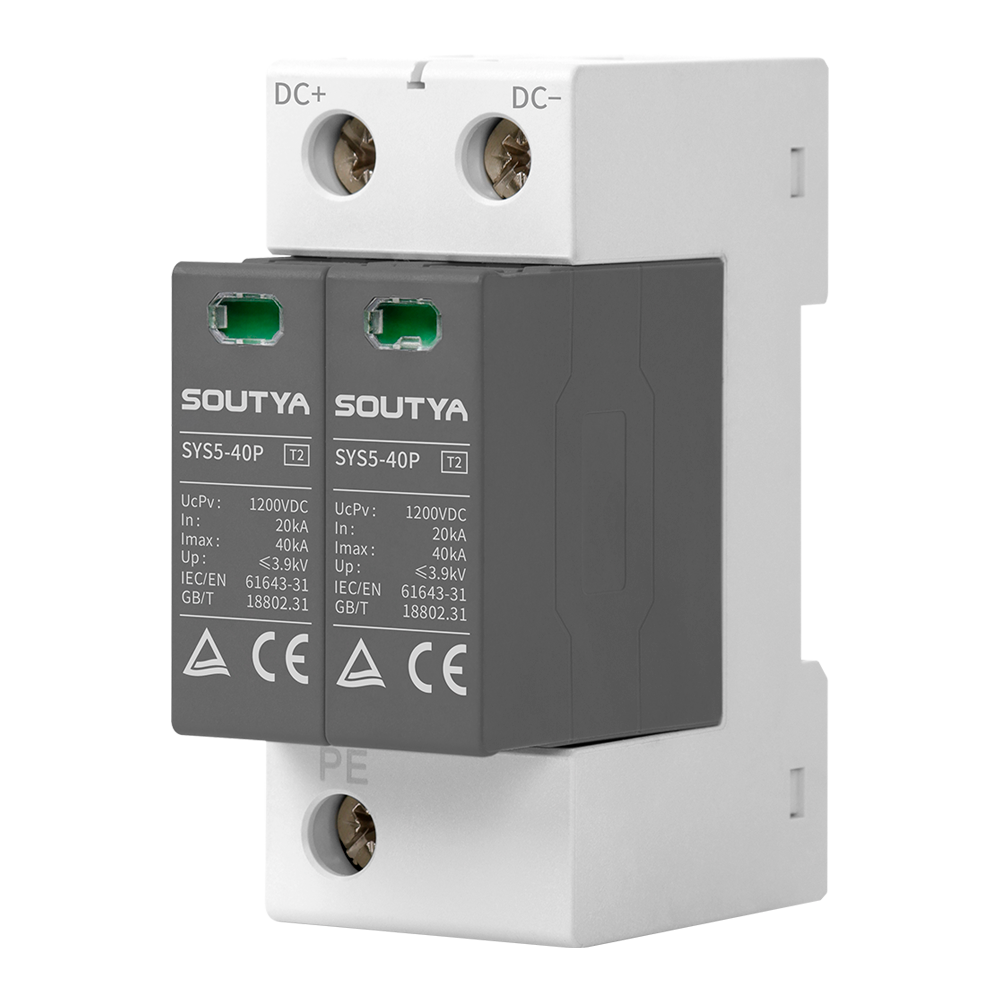

| SYS5-40P/2P ▶ Voltaje máximo de funcionamiento: 1500 VCC
▶ Norma de implementación: IEC/EN 61643-31
▶ Corriente máxima de descarga: 40 kA
|

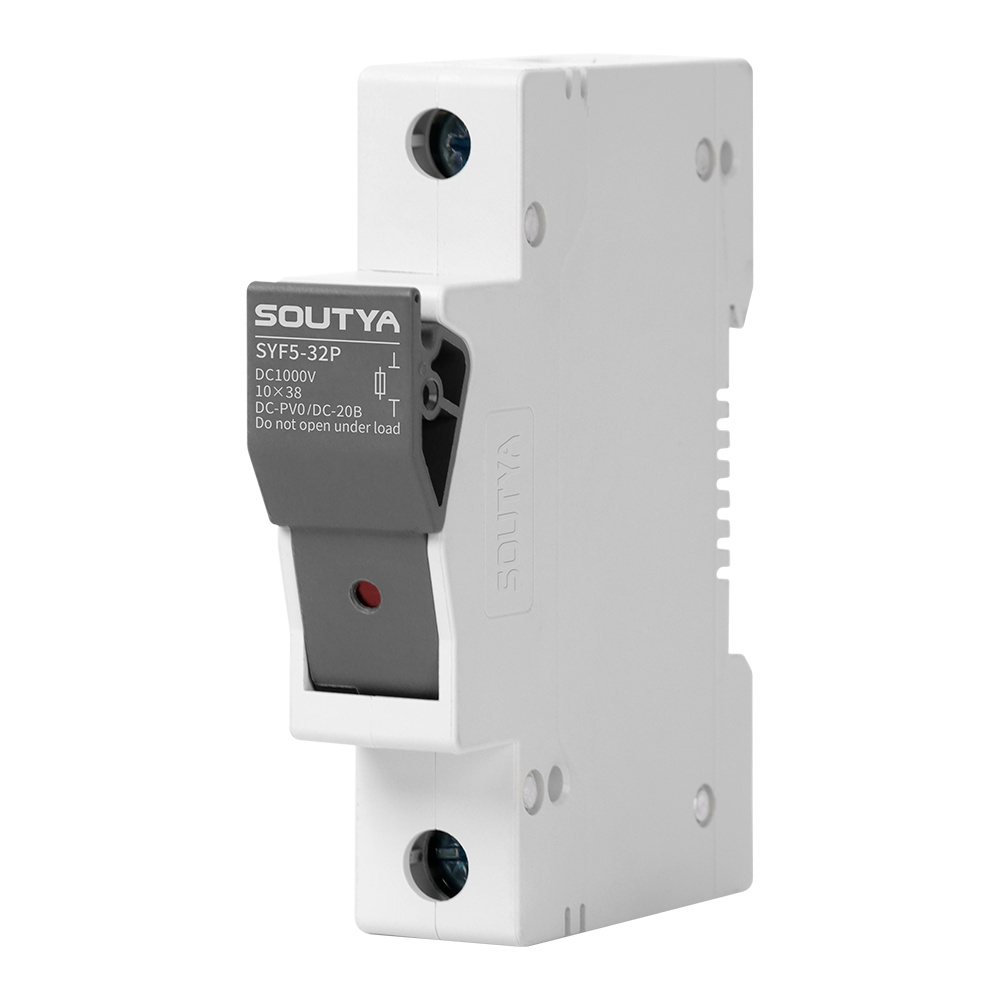

SYF5-32P
▶ Con indicación luminosa, determine claramente el estado del fusible
▶ Tensión nominal de funcionamiento: 1000 VCC
▶ Especificaciones del núcleo del fusible: 10 x 38 mm, 16 A
|

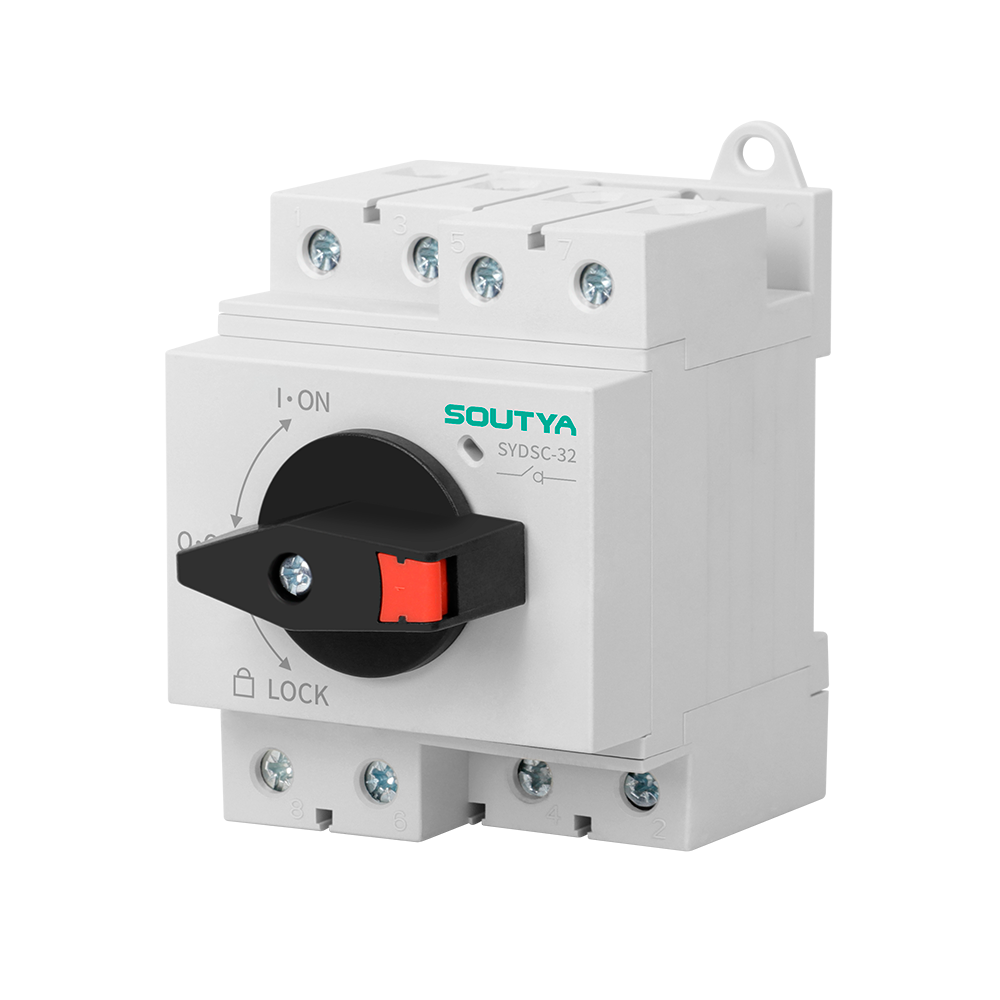

SYDSC-32
▶ Tensión de aislamiento nominal: 1500 VCC
▶ Corriente nominal: 32 A
|
| Especificación | Entrada de 6 vías/salida de 2 vías 1000 VCC (Configuración 1) | Diagrama de cableado |
| ingresar | 6 vías |  |
| Producción | bidireccional | |
| Voltaje máximo | 1000 V | |
| Corriente máxima de cortocircuito de CC de entrada | 16A se puede reemplazar | |
| Corriente máxima de salida | 32A | |

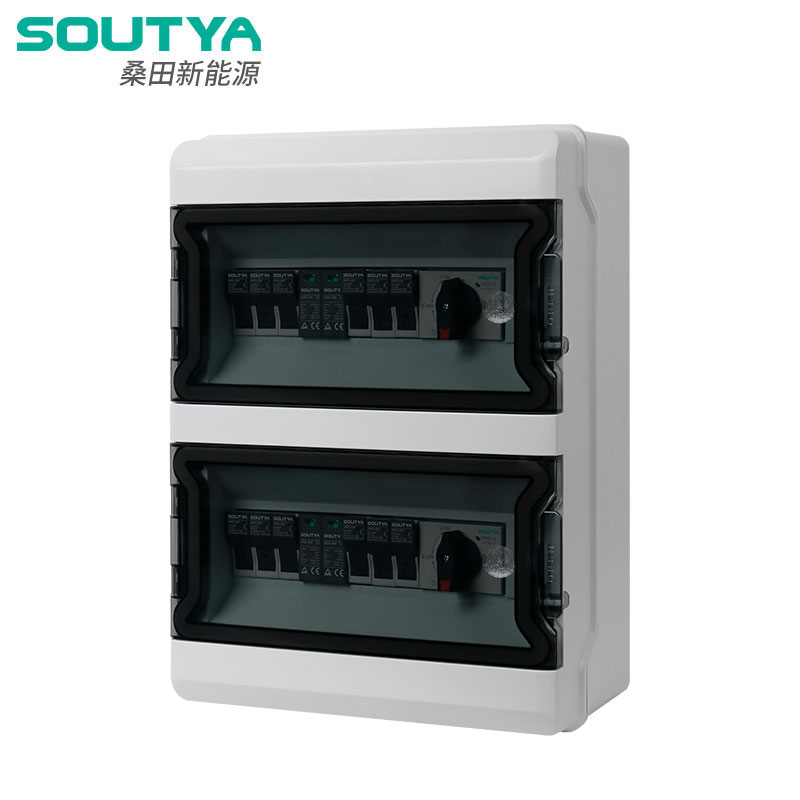

| Parámetros de la caja de distribución | ||
| Material | PC+ABS | |
| Nivel de protección | IP66 | |
| Nivel de protección contra impactos | IK09 | |
| Tamaño de la caja | GNB F01-26; Largo 296 x Ancho 390 x Alto 130 mm | |
| Interfaz de entrada de cable | Prensaestopas PG09, 2,5-16 mm 2 | |
| Interfaz de salida de cable | PG21, 2,5 - 16 mm 2 | |
| ambiente | ||
| Temperatura de funcionamiento | -20°C - +60°C | |
| humedad | 99% | |
| Altitud | 2000 metros | |
| Instalación | Montado en la pared | |
