Dispositivo de apagado rápido del módulo fotovoltaico

Descripción

CARACTERÍSTICAS DEL PRODUCTO：

El dispositivo de apagado rápido está diseñado para cumplir con los requisitos de seguridad contra incendios de los sistemas fotovoltaicos, apagar rápidamente los módulos fotovoltaicos en situaciones de emergencia, reducir el riesgo de descarga eléctrica y resolver los riesgos de rescate y mantenimiento en los sistemas fotovoltaicos.

CARACTERÍSTICA：

▶ Control de 24 V CC. Detección precisa de sobretemperatura de 85 °C. Protección contra sobretemperatura.

▶ Control PLC. Cumple con el protocolo de comunicación PLC SunSpec ^™ .

▶ Al adoptar tecnología de diseño redundante, la confiabilidad del dispositivo de apagado rápido es mayor.

▶ Material ignífugo V-0/resistente a rayos UV.

▶ El producto es resistente a altas temperaturas, corrosión e impactos, y es seguro y confiable.

▶ El producto se utiliza en diversos sistemas fotovoltaicos para fines domésticos, industriales y comerciales.

▶ Cumple con los requisitos de las normas UL1741 y UL3741.

PARÁMETRO：

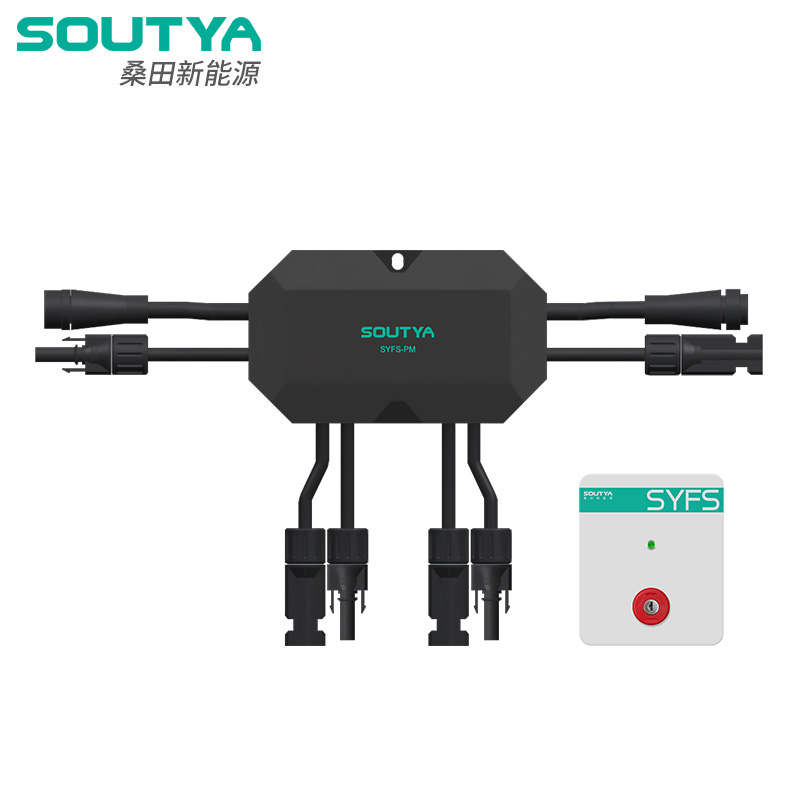

Apariencia
Modelo	SYFS-PMS1	SYFS-PMS2	SYFS-PMP1	SYFS-PMP2
Número de entradas fotovoltaicas	1	2	1	2
Voltaje de entrada máximo permitido (V)	80 V / 120 V		80V
Corriente de entrada máxima permitida (A)	20 A / 25 A / 30 A
Voltaje máximo de salida (V)	80 V / 120 V	160 V / 240 V	80 V / 120 V	160 V / 240 V
Voltaje del sistema (V)	1000 V / 1500 V
Control de cumplimiento	Cable de alimentación de 24 V CC		PLC (Sunspec)
Ambiente de funcionamiento temperatura	-40℃ ~ +85℃
Corriente máxima admisible de diodo de derivación	20 A / 25 A / 30 A
Nivel de IP	IP67
Conectores fotovoltaicos	MC4
Tamaño	135 x 78 x 21 mm		110x70x19mm
Longitud del cable (entrada)	160 mm	160 mm / 1200 mm	160 mm	160 mm / 1200 mm
Longitud del cable (salida)	1200 mm		1200 mm
Estándar	NEC690.12-2017; UL1741; IEC/EN62109; IEC/EN61000

Parámetros técnicos del controlador:

Apariencia

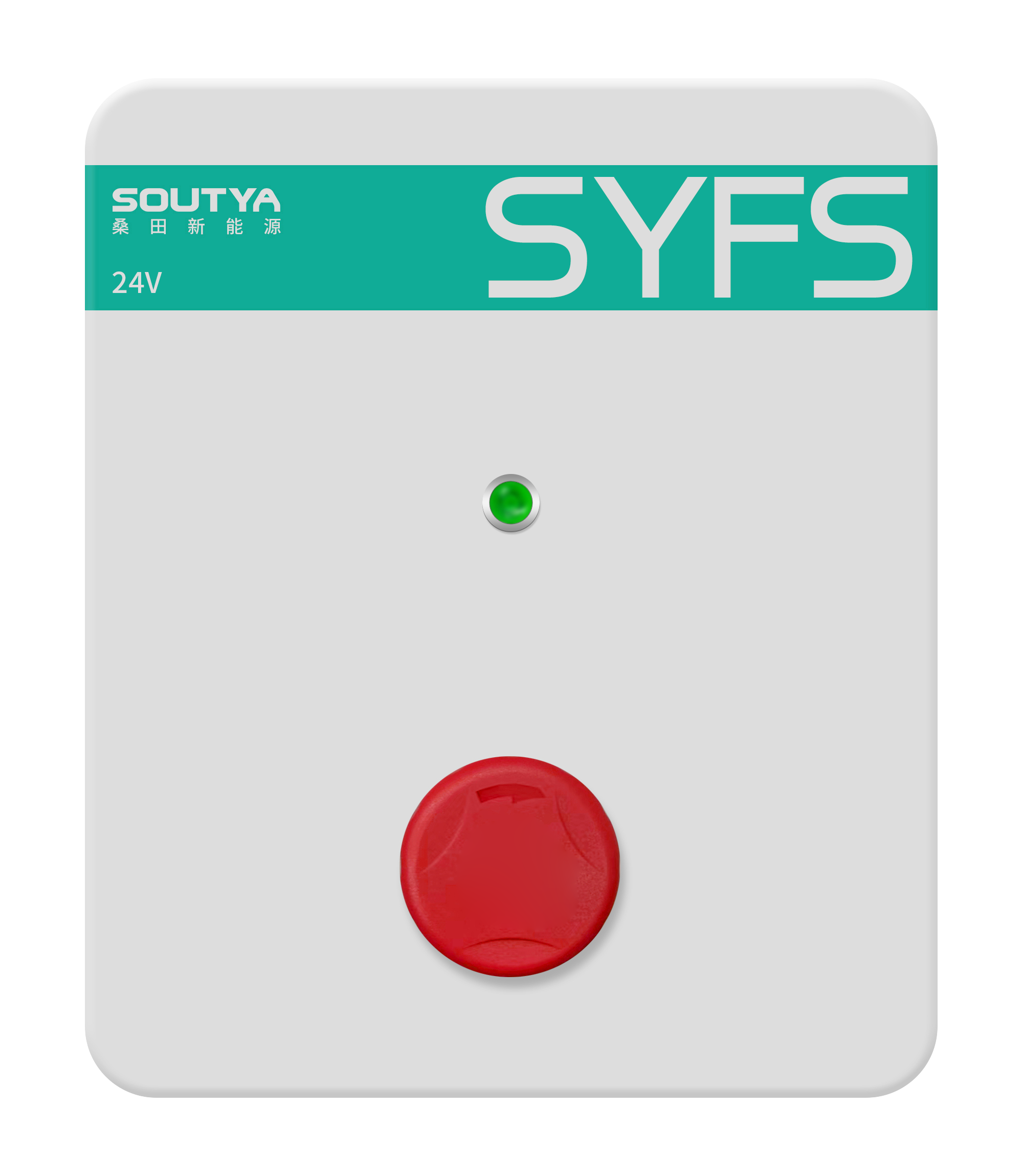

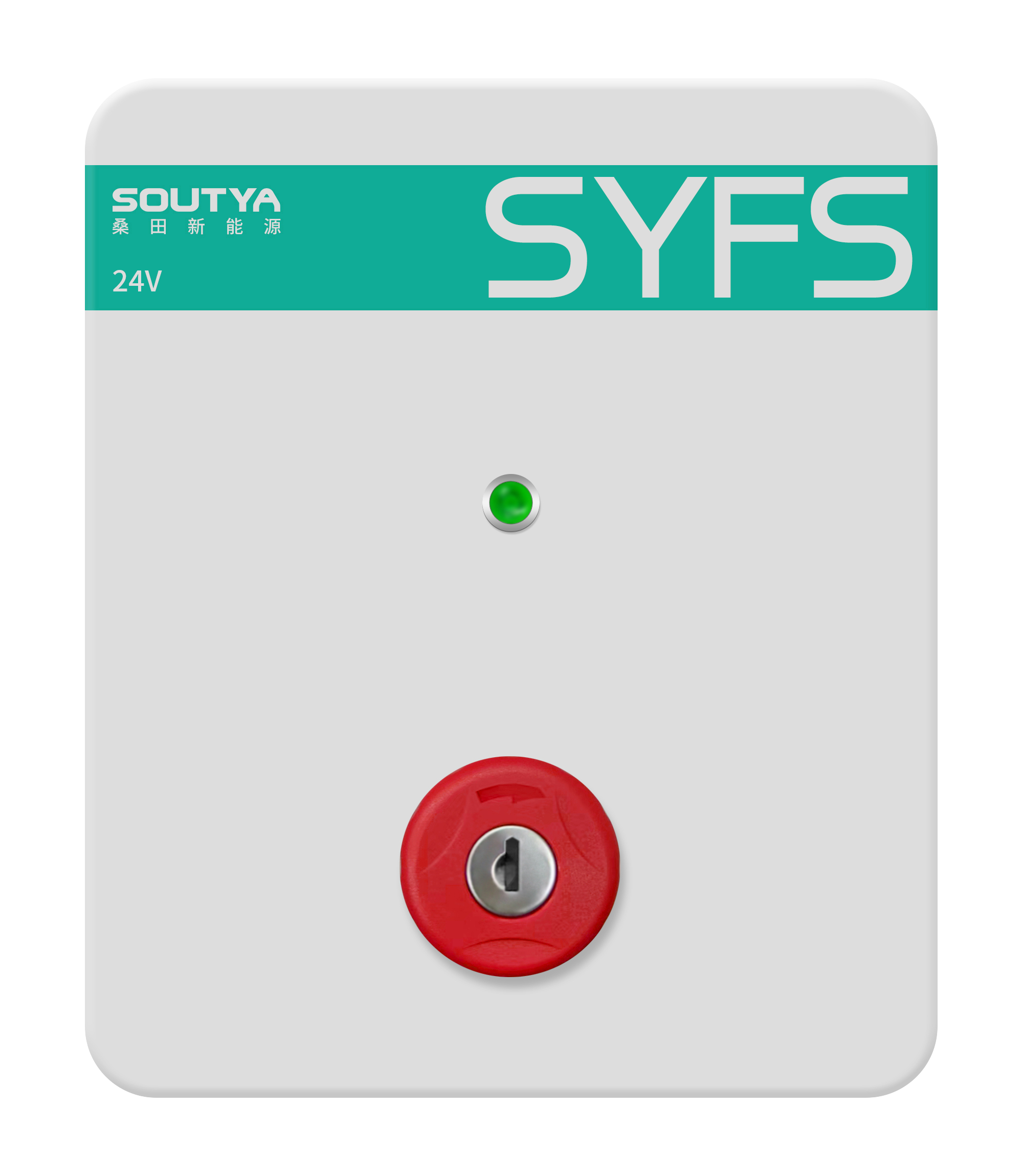

modelo	Controlador SYFS-PMSC-80 de 24 V CC (sin bloqueo)		Controlador SYFS-PMSC-80K de 24 V CC (con bloqueo)		Controlador PLC SYFS-PMPC-80 (anillo magnético único sin bloqueo)		Controlador PLC SYFS-PMPC-80K (anillo magnético único con bloqueo)
					Controlador PLC SYFS-PMPC-160 (doble anillo magnético sin bloqueo)		Controlador PLC SYFS-PMPC-160K (doble anillo magnético con bloqueo)
Rango de tensión de entrada nominal (A)	Monofásica 100~240 VCA
Frecuencia nominal (Hz)	50/60 Hz
Voltaje de salida (V)	24 V CC				/
Corriente de salida (A)	Componentes	1~2 cuerdas	Componentes	1~2 cuerdas	/
	2.2A	(1~2)x2,2A	2.2A	(1~2)x2,2A
Señal de salida	Apagado de 24 V				Cumple con el protocolo de comunicación PLC SunSpec ^TM
Número máximo de dispositivos de apagado rápido controlables	1 a 1	1 a 2	1 a 1	1 a 2	1 a 1	1 a 2	1 a 1	1 a 2
	100	80	100	80	100	80	100	80
Funciones de control	Cuando se enciende la alimentación de CA, se enciende el dispositivo de apagado rápido; cuando se presiona el botón de emergencia o se desconecta la alimentación de CA o la temperatura ambiente supera los 85 °C, el dispositivo de apagado rápido se apaga rápidamente.
Grado de protección del recinto	IP65
Temperatura del entorno de trabajo	-20℃ ~ +50℃
Dimensiones totales (mm)	155×185×107 mm
